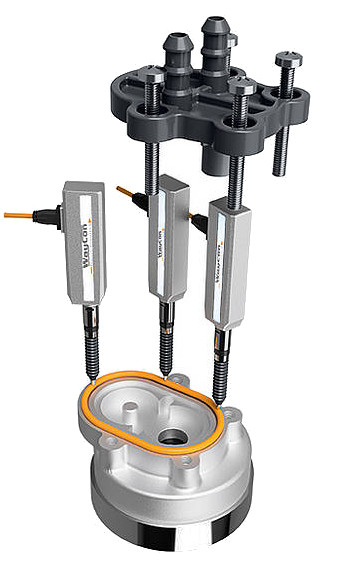

Цифровые измерители длины WayCon GMR

Правильное положение уплотнений в компонентах конструкции имеет решающее значение для идеальной посадки.

Уплотнения часто различаются по материалу, цвету и характеристикам поверхности. Это серьезная проблема для датчиков, измеряющих расстояние. К этому добавляются сложные условия производственной среды, которые часто сопровождаются загрязнением пылью и маслом. Положение уплотнительной диафрагмы контролируется одновременно в нескольких точках, обеспечивая полную герметичность соединения деталей конструкции.

Присущая уплотнениям эластичность означает, что бесконтактные датчики, например, лазерные, не подходят для безопасного измерения. В дополнение к трудностям правильного позиционирования и обнаружения присутствия из-за свойств материала и условий окружающей среды, может появляться разница по высоте в миллиметровом диапазоне в связи с эластичностью измеряемых уплотнений.

Цифровые щупы больше подходят, например, для проверки положения и наличия уплотнительных колец, поскольку они способны проводить измерения с высокой точностью независимо от цвета и материала. Кроме того, контактное измерение способствует правильному расположению уплотнения. Уплотнительные кольца в нескольких точках направляются калибрами длины, что снижает эластичность уплотнений. Манометры защищены от масла и пыли и способствуют повышению производительности производственного процесса.

Цифровой измеритель длины WayCon GMR используется не только для определения положения и присутствия, но и для проверки допусков на заготовках. Благодаря компактной конструкции можно эффективно использовать сочетание нескольких датчиков с целью одновременного измерения на различных точках объекта. Стандартный инкрементальный выходной сигнал датчиков передается прямо на ПЛК. В качестве альтернативы измеренные показания могут быть считаны непосредственно на месте с помощью индикатора положения.

Высокоточные датчики серии GMR обеспечивают линейность в малом диапазоне до 0,5 мкм с разрешением до 0,1 мкм. При длине измерения до 50 мм датчики в компактном корпусе отличаются высокой степенью пылевлагозащиты (IP67).

.
